Caixa d' Água Cilíndrica com Fundo Cônico

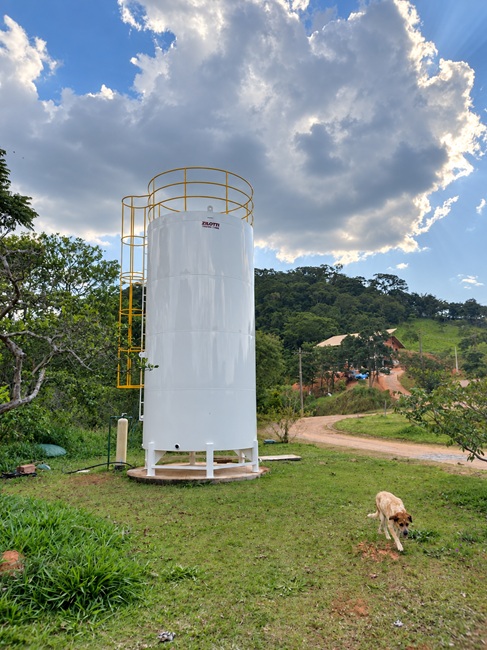

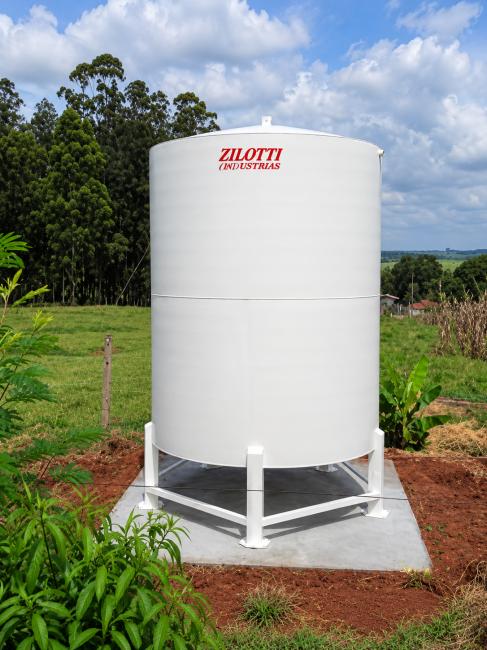

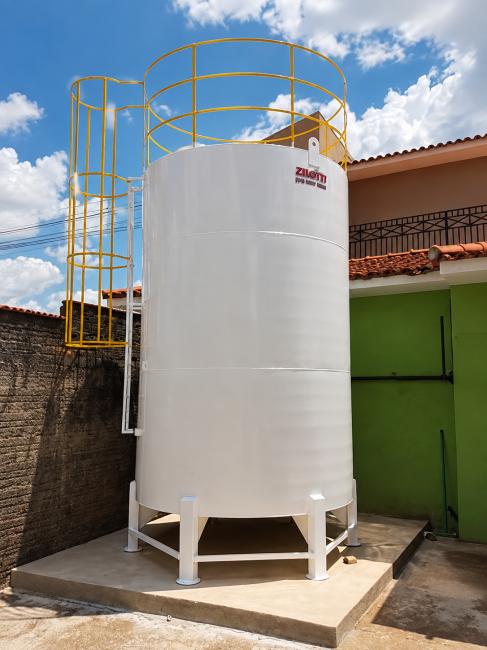

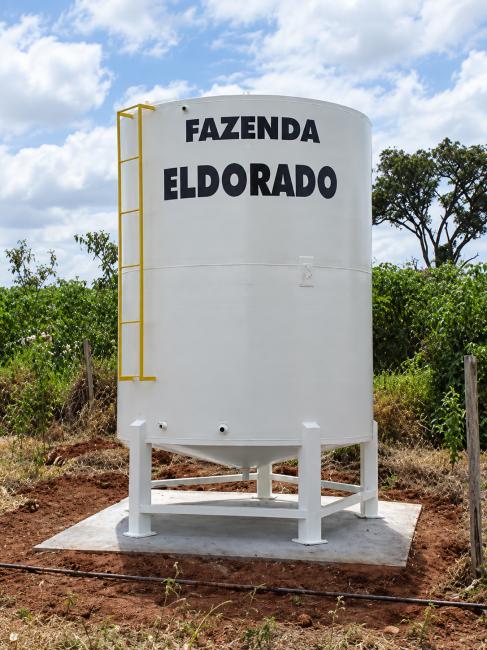

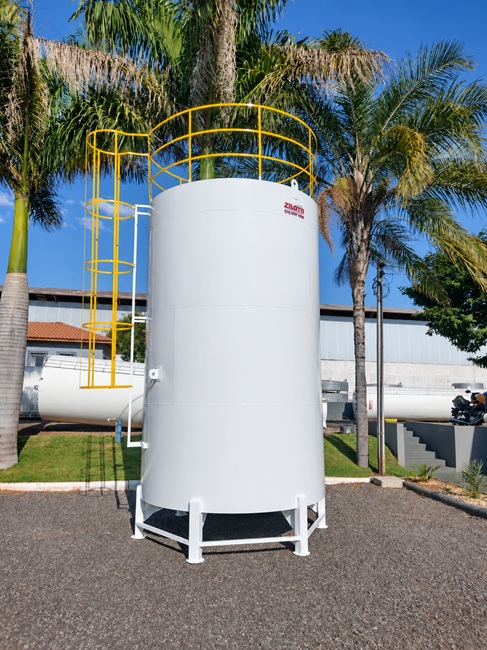

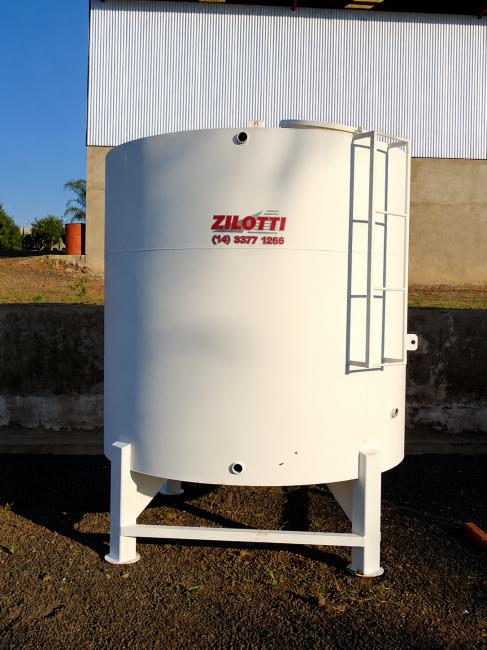

No Reservatório Cilíndrico com fundo cônico e pés, a pressão sobre a água é baixa devido à menor altura e maior diâmetro. É muito utilizada para reservas de incêndio, pois neste caso é necessário que o controle da água seja feito através de um sistema de bombas.
Produtos relacionados: caixa d´água cilíndrica vertical, reservatórios cilíndrico com fundo cônico, caixa d´água fundo cônico, reservatorio metalico.
Informações técnicas
Deslize a tabela para ver todas as informações.
| Dimensões |
| CAPACIDADE |
ALTURA |
DIÂMETRO |
| 3.100 L |
2,00 m |
1,40 m |
| 5.000 L |
1,80 m |
1,91 m |
| 8.000 L |
2,20 m |
2,20 m |
| 10.000 L |
2,50 m |
2,20 m |
| 12.000 L |
3,20 m |
2,20 m |
| 15.000 L |
4,00 m |
2,20 m |
| 20.000 L |
4,00 m |
2,54 m |
| 25.000 L |
5,00 m |
2,54 m |
| 30.000 L |
4,00 m |
3,10 m |
| 40.000 L |
5,00 m |
3,20 m |
| 50.000 L |
6,00 m |
3,20 m |
| * TABELA COM CAPACIDADES E DIMENSÕES JÁ PADRONIZADAS. CASO HAJA A NECESSIDADE DE UM PRODUTO FORA DESSAS CONFIGURAÇÕES, SOLICITE UM ORÇAMENTO JUNTO A NOSSOS REPRESENTANTES COMERCIAIS |
| Especificações Técnicas & Acessórios |
Bocal de inspeção no teto ( = 600 mm) ou ( = 500 mm) |
Incluso |
| Escada tipo marinheiro (interna e externa) |
Incluso |
| Suporte para fixação de boia automática |
Incluso |
| Suporte para fixação de luz piloto no teto |
Incluso |
| Suporte para fixação de para-raios |
Incluso |
| Sistema de fixação |
Incluso |
| Respiro no teto |
Incluso |
Conexões de entrada e saída e dreno de fundo ( a definir) |
Incluso |
| Bocal de inspeção na lateral |
Opcional |
| Guarda corpo para escada externa |
Opcional |
| Passeio no teto (grade de proteção) |
Opcional |
| Padrões de Industrialização |
| Normas |
NBR 7821 (ABNT) / API 650 |
| Velocidade do vento |
NBR 6123 (ABNT) |
| Densidade do líquido |
1,0 Kg/L |
| Temperatura do projeto |
Ambiente |
| Pressão do projeto |
Atmosférica |
| Matéria-Prima |
| CHAPAS |
Chapas de aço carbono ASTM A36 de alta resistência à corrosão. Para cada produto projetado, a espessura das chapas obedece às normas de referência para dar segurança total ao produto. |
| SOLDA |
Soldagem a MIG e a ELETRODO (conforme norma ASME IX), executado por soldadores especializados com certificação e qualificação (EPS, RQPS e CQS). |
| Preparação da Superfície |
| Jateamento abrasivo com granalha (micropartículas de ferro) ao metal branco (SA 3) na superfície interna e ao metal quase branco (SA 2.1/2) na superfície externa. |
| Revestimento e Pintura |
| SUPERFÍCIE INTERNA |
| |
Espessura (µm) |
| Tipos de Tinta |
N° de Demãos |
Por Demão |
Final |
| Tinta de Fundo |
Epóxi |
1 |
150 |
150 |
| Tinta de Acabamento |
Primer Epóxi |
1 |
150 |
150 |
| TOTAL |
300 |
| SUPERFÍCIE EXTERNA |
| |
Espessura (µm) |
| Tipos de Tinta |
N° de Demãos |
Por Demão |
Final |
| Tinta de Fundo |
Epóxi |
1 |
100 |
100 |
| Tinta de Acabamento |
Esmalte Sintético |
1 |
100 |
100 |
| TOTAL |
200 |
